膠球泵

一、膠球泵概述

JQ型膠球清洗泵（膠球泵）是我廠結合IS 泵與污水泵的諸多特點而精心研制開發的系列產品。該泵系單級單吸懸臂式無堵塞離心泵，主要應用于膠球清洗裝置中膠球的輸送。

二、產品特點

JQ型膠球清洗泵（膠球泵）為真正的低轉速、寬流道設計，不會損傷膠球。具有效率高、可靠性好、抗堵性能好等諸多優點，可以配合機械密封結構形式，以滿足不同的場合使用，是替代同類產品的。

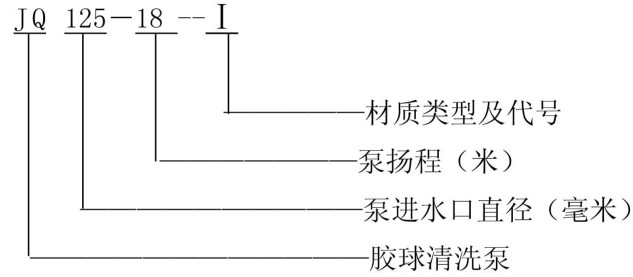

三、膠球泵型號及其意義

四、結構說明

      該泵主要零部件有泵體、泵蓋、葉輪、軸、托架等。葉輪為閉式無堵塞型式，有雙葉片、三葉片兩種。

過流部件材質:灰鑄鐵、球墨鑄鐵、不銹鋼三種�？蛻艨筛鶕�(jù)輸送介質和使用場合等情況選擇使用。

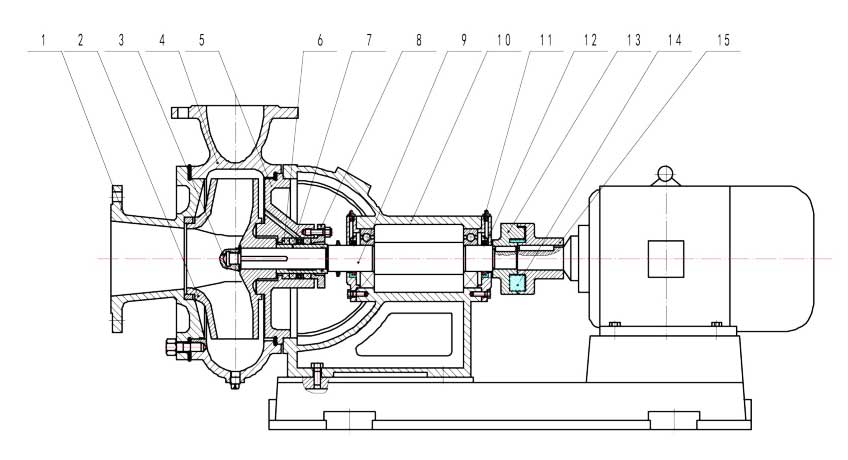

結構圖：

1、前泵蓋2、葉輪3、葉輪螺母4、泵體5、后泵蓋6、填料7、軸套8、填料壓蓋9、軸10、托架11、壓注式油杯12、軸承蓋13、泵聯器14、彈性塊15、電聯器

五、膠球泵性能參數表

六、膠球泵安裝

1、安裝前應檢查泵和電機。如果確認無任何因裝卸和運輸?shù)仍�因造成的緊固件松動和損壞、泵的進出水口完好、無塵土、污物進入泵內，則可以直接安裝使用。

      2、安裝前應作好相應的附件檢查工作。

      3、安裝泵的基礎平面應用水平儀找平，基礎應牢固可靠。

      4、調整、找正泵的與電機軸心線，如不同心，應用墊鐵調到同心為止，并保證上緊底座螺栓和地腳螺栓后仍保持同心，同心度可通過測量聯軸器外圓和兩端面間隙來控制，聯軸器上、下左、右差別不超過0.1毫米，端面四周間隙和間隙之差不得過0. 3毫米。

      5、泵的安裝高度，管路的長度、直徑、流速應符合計算,力求減少不必要的損失。

      6、泵的管路系統應有自己的支架，重量不允許由水泵支承，以免影響泵的正常工作。

      7、泵的安裝位置高于液面時，應設底閥，并注意安裝位置(考慮阻力損失)不得大于泵的允許吸程，若泵的安裝位置高于液面時，可于泵進水管設控制閥，濾網根據抽送介質所含不同雜物設置，主要防止木棒、樹枝等條形物吸入泵內。

七、膠球泵使用和保養

      1、起動:以點動方式檢查泵的轉向是否正確，不得長時間反轉，起動前，在非灌注情況下，設置底閥時，應加灌足量引水，在不設底閥時應采用抽真空引水方式，確認可正常起動時，即接通電源，調節軸封呈滴漏狀態(嚴禁無水運轉)。

      2、進出口設置壓力表(進口吸上狀態時設真空表)，以監測泵運行狀態。在起動時應關閉這些表計，正常運轉后打開表計，調節到所需運行工況。

      3、運轉:當泵進入正常工作狀態后，需經常檢查電機溫升情況，軸承溫升不應超過35° C，極限溫度不應大于75° C。

      4、使用和保養:泵運行1000小時后，應進行檢查，并更換新油一次，如發現葉輪與密封環間隙磨損增大，應予以調整，端面間隙應控制在0. 3JQJQ~0.5JQJQ,磨損嚴重時，可重更換相應零件。

      5、拆卸按以下順序進行，松開進水側螺母，取下前泵蓋，擰下葉輪螺母，取下止退墊圈、葉輪、泵體、后泵蓋和軸套、拆下軸承蓋，取下軸承和軸(防止損傷、弄贓)。裝配順序與上述相反。

八、故障原因及消除方法

九、膠球泵外形及安裝尺寸
